液位自动控制器套件
商城价格:¥6.90 元  免费注册有礼送
贵宾价格:¥5.87 元  加入贵宾更优惠
单件重量:20 克(仅供参考,包装重量另计)
  货源充足 支持零售   加入收藏  我要评论
点这里将商品放入购物车

如果您喜欢该商品,您可以放入购物车!当您选好商品后,您可以留下您的地址和电话并提交订单,本站会按顺序处理!

请您放心,提交订单并不表示必需购买。 提交订单仅仅是信息交流的一种方法,仅仅只代表了您临时的潜在需求,您完全可以决定不购买,并且不需要任何理由。

注:本站图片仅供参考!因各种原因,图片与实物不一定相符,不便之处敬请谅解!我们会尽快改良!

水箱水位自动控制器套件,能够实现如下功能:水箱中的水位低于预定的水位时,自动启动水泵抽水;而当水箱中的水位达到预定的高水位时,使水泵停止抽水,始终保持水箱中有一定的水,既不会干,也不会溢,非常的实用而且方便。
1、电路工作原理:电路采用CD4011四与非门作为处理芯片原理图如下:
 12V直流电压经D1,一路经R1点亮发光管LED1,作为电源指示,另一路作为系统的工作电源。接通电源后,如果水箱中没有水,则两个水位探头经R7、R8与正电源相连,即为高电位,U1的4脚输出低电平,经U1C处理后,10脚输出高电平,这个高电平一路经R4加在Q2的基极,使Q2饱和导通,继电器得电吸合,启动水泵抽水;另一路经R5接到U1的2脚,由于高水位探头也为高电平,经与非门处理后,U1的3脚输出为低电平,将U1C与非门锁住。随着水泵不断向水箱供水,水箱中的水位逐渐升高,当低水位探头浸到水后U1的6脚变为低电平,4脚输出高电平,但此时与非门已被锁住,故而不会影响输出,水泵继续抽水;随着水位的进一步升高,当水位碰到高水位探头时,U1的1脚和6脚都变为低电平,这个变化对U1的4脚没影响,而3脚却因1脚变为低电平,输出为高电平,这样U1的8、9脚都是高电平,10脚便输出低电平,继电器失电断开,水泵停止抽水,同时这个低电平又经R5加在2脚上,使3脚保持高电平。直到水位再次低于低水位探头时,又将重前述过程,从而对水箱的水位实现自动控制。本电路中,设计有故障保护电路,当高水位探针因电极氧化发生故障时,无法发出停机信号,此时水位继续上升,当WAR端探针浸入水中时,将强行使水泵停机,以作为保护之用。

2、调试与安装
  该电路原理简单,元件参数都已调好,只要焊接无误,一般一次就能成功。焊接步骤:
先焊电源部分 将二极管和相关元件按线路板上所标的位置焊接好,当焊完发光二极管后,可以对电源部分进行调试。从电源输入端插入稳压电源,看发光二极管是否点亮,若不亮,仔细查看D1 D2电否反焊。
再焊输出部分 电源部分正常后,接下来焊继电器和输出三极管。焊好后,再次通电,用一根导线将正电源和U1的10脚的位置(此时还没焊上集成电路)碰一下,如果能听到一声清脆的继电器吸合声,同时可看到工作指示灯点亮,断开后又能吸到另一声音同时工作指示灯熄灭,表明输出部分也无误。
最后焊处理部分 经过前面两部后,只要焊上IC及相关的电阻就能工作了。
3、调试:用导线与线路板上的接线端子接好,接上电源,电源指示灯点亮,同时继电器应吸合,然后用手将低水位探头的引出线与地相连,再将高水位探头与地相连,此时断电器断开;接着将高水位探头引出线与地断开,然后再将低水位与地断开,此时继电器再次吸合,反复测试几次,如都是按上述规律变化,则说明电路工作正常。实验室试验时,可用一个一次性水杯,将水位线按高低不同放入杯内,然后往杯中加水,就可以模拟整个抽水过程。

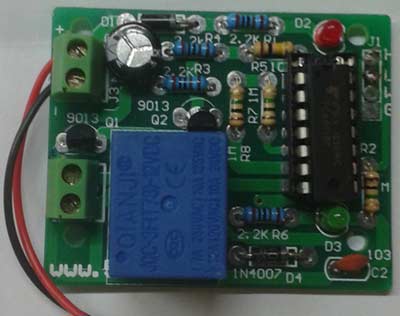

装的成品如下图所示:
