七彩发光变速小风扇套件
商城价格:¥11.90 元  免费注册有礼送
贵宾价格:¥10.12 元  加入贵宾更优惠
单件重量:130 克(仅供参考,包装重量另计)
  货源充足 支持零售   加入收藏  我要评论
点这里将商品放入购物车

如果您喜欢该商品,您可以放入购物车!当您选好商品后,您可以留下您的地址和电话并提交订单,本站会按顺序处理!

请您放心,提交订单并不表示必需购买。 提交订单仅仅是信息交流的一种方法,仅仅只代表了您临时的潜在需求,您完全可以决定不购买,并且不需要任何理由。

注:本站图片仅供参考!因各种原因,图片与实物不一定相符,不便之处敬请谅解!我们会尽快改良!

本商品是五一电子最新推出的一款开启学生科学兴趣、提高动手能力、简单有趣、方便实用的电子制作套件,本制作套件元件较少,焊接要求、制作要求、工作原理相对简单,是中小学生最佳的电子入门制作套件!

当初本站设计这款套件时,就是准备为天下的父母打造一款“亲子套件”,本站不惜血本的增加了各种方便应用的多功能设计,所以,本套件也非常适合大专院校的师生购买,同时更适合家有4-18岁爱子的爸爸购买!本站认为,只有更多人进行共同的参与,才会有更强的学习和交流效果!

本套件组装好后,就是一个微型小风扇,采用2节5号供电,具有强风、弱风两档调速,同时,七彩变色二极管在风扇肚子里面发光(大家可以自己开孔装到外面来),在晚上时,光线使会将壳体映亮,或者看到点点光亮,令人联相篇篇。

风扇套件元件清单及功能介绍:

NO 名称 数量 功能说明介绍
1 前面壳 1 曲线设计,上有电动机孔、固定骨,下有电源开关孔、电源插座孔,中有喇叭位。
2 后面壳 1 和前壳有对应的螺丝柱,可配合前壳固定电动机和电路板,设计有4节5号电池盒。
3 电池盖 1 和后壳配合形成完美、结实的四节5号电池盒。本电池盒设计成可以任意连接使用。
4 电池正极片 2 本制作采用两节五号电池,电池片均有电镀。
5 电池负极片 2 本制作采用两节五号电池,电池片均有电镀。
6 风扇叶 1 长轴伸出更远可提高效率;扇叶对称可适应小电机高转速;采用圆角更安全更高效!
7 电动机 1 定制的长轴电动机,作风扇的动力,也可带动电路板转动显示文字(DC3-4.5V)
8 印刷电路板 1 本制作配有一小电路板,可固定电源开关、电源插座等少量的电子元件。
9 立式电源座 1 可以很方便的引入外接电源,实现交直流两用。可以插入DC3-4.5V
10 三档8脚开关 1 本制作成品分为三档,一档电源关闭(停止),一档弱风,一档强风
11 降压二极管 1 型号1n4007,用来给电动机降压,实现电机转动弱风.
12 七彩发光管 1 主要是起一个美观装饰作用,同时也可以起到电源指示的作用。
13 电阻470Ω 1 给发光二极管限流,防止电流过大烧坏发光二极管
14 电容104P 1 电容抗干扰作用
15 软导线 4 2条8CM导线连接电路板和电池盒正负极,2条12CM将电路板和电动机相连接,让电动机受控制。
16 螺丝Φ2×10mm 4 最终用来固定前后壳,让风扇能稳定可靠的工作.

备注:1注:本套件不配喇叭。2注:本套件只使用三节5号电池,多余留空。3注:所有的正极片和负极片均不共用,方便任意连接组合使用途。6总之,消耗最少电,扇出最多风!7注:请参见本站LED转转字套件应用。

本风扇水平放置台面,水平距离人脸30CM处,开弱风档也可感觉微风拂面!开启强风档可以具有更多用途,例如:热食品、饮品的快速降温,电子产品的局部散热、局部降温等。

附《业余风级谱》:零级青烟直上天,一级炊烟随风偏,二级轻风拂脸面,三级风起红旗开,四级风吹树技摇,五级风吹小树摇,六级举伞步行艰,七级迎风走不便,八级风吹树技断,九级屋顶飞瓦片,十级拨树又倒屋,十一十二陆少见。

为了让更多的朋友都有机会学习、了解、应用电子技术,也为了达到本站推广普及电子技术的这一宏伟目标,本站特将本套件定价为11.9元一套!另外,本套件还有具有再利用的价值,大家可以看到,本站设计不惜血本,电池盒可以完美再用,不共用任何正负极,用户可以自己连接成任何形式:各组独立、串联、并联、单电源、双电源,特别是,外壳内部有大量的空间,可以容纳很多电子元件,甚至可以改装成充电器、转转灯、收音机、报警器等,总之,思想有多远就可以想到有多远。

先将电池片放入电池盒,这样电池才能导电。注意:只需要用2节电池,我们配送了2对电池片,因为给多了反而大家误会不好使用。多的可以不装的。图上是装了4对,因为此外壳是多用的,也可以作其它小产品。

如图,焊上电池线。由于我们只需要用3V,3V供电已经很大风了。所以最上面的不用。如果一定要用4个电池,用6V供电,风会更大,但噪音会更大,电动机寿命应该会缩短,不过,我们的电动机过载能力是很强的,不用担心电动机会烧坏。

这是电路原理图,这是用本站的免费在线画图画的,其中104电容一定并联在电动机的两个引出接线上,该电容直接是焊在电动机上面的,距离远了效果不好!大家可以试验,如果不装这个电容,7彩发光二极管是不会变色闪亮的!为什么呢?因为七彩发光二极管内部有一个小单片机芯片来控制红色、绿色、兰色发光的,干扰太大了,单片机不停的复位,灯自然就不能闪动了。

然后按图装上电路板的元件,注意,不一定要完全跟图相同,电路原理图不错就行了。注意本站已重新做印刷电路板,图片迟几天传上。因为非常方便连接。

本图仅供参考,自己喜欢怎么装就怎么装,以电路原理图为准。特别注意开关的接线:本开关是双刀三掷开关,上下两排四个脚的功能是一样的,其中实测距离为最中间的一个脚是公共脚(该脚一边的空位是隐藏了一支引脚),开关处在三个档位时,公共脚分别只与另外的三支脚相通!

再放置电动机!电动机四周都有固定骨支支撑,电动机一放进去就固定牢固了。

这是安装到最后时的参考图,再次说明,不必要以本图相同,七彩发光二极管装在什么位置大家自己决定。当然,大家也可以开孔露在外来来,这样有高亮底,白天也能看得见。

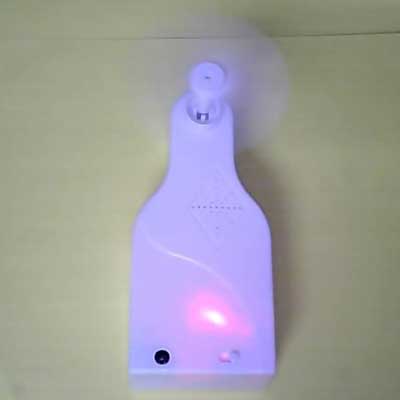

这是装好了转动时照片,晚上在日光灯下,看到内部有发绿光。

这是装好了转动时照片,晚上在日光灯下,看到内部有发红光。

最后,祝大家制作成功!请大家不要笑这个制作很简单,但是,动手能力是一定要培养的,熟练才能生巧。如果你是大学教授,你在理论上进行分折,这么简单的制作,我不用动手,我一想全部都知道了!但是,我们还是建议你买几套回去做做玩玩,有时,灵感就在瞬间发现!(本制作盒采用了多功能的设计,有电动机的固定位,有喇叭安装位,有分开的电池弹簧片,可以设计制作各种小电子产品!)
