无线输电微型控制模块含资料
商城价格:¥9.90 元  免费注册有礼送
贵宾价格:¥8.42 元  加入贵宾更优惠
单件重量:6 克(仅供参考,包装重量另计)
  货源充足 支持零售   加入收藏  我要评论
点这里将商品放入购物车

如果您喜欢该商品,您可以放入购物车!当您选好商品后,您可以留下您的地址和电话并提交订单,本站会按顺序处理!

请您放心,提交订单并不表示必需购买。 提交订单仅仅是信息交流的一种方法,仅仅只代表了您临时的潜在需求,您完全可以决定不购买,并且不需要任何理由。

注:本站图片仅供参考!因各种原因,图片与实物不一定相符,不便之处敬请谅解!我们会尽快改良!

无线输电其实就是一个电流变磁场、磁场变电流的转换过程,这在实际应用中非常广泛,只不过往往被我们忽略了它的存在。如果我们能更深一层次的去探讨电子技术,你就会发现它是如此的简单并且神奇!本价格是包括电路原理图、PCB元件安装图的价格,本站提供技术资料是为了让大家购买本模块就可以学多点技术,这对爱好电子的将来的前程是很有帮助的。购买后请凭订单号发电子邮件到51dz@163.com素取资料!仅仅只需要本模块原理图、PCB元件安装图资料的朋友可以支付5元购买资料(付款后请发邮件给51dz@163.com,本站会回复资料,这适合有电子基础的朋友,请付款后再联系我们!请注意,这5元钱是站长用来吃快餐的,少1元都不行。)!

无线输电线圈可以用任何线圈代替,用色环电感都可以,主要差别在于输电效率和产品适用性。无线输电线圈请自制或者另行购买!当然,欢迎大家选购本站LED旋转点阵应用实例上专用的无线输电空心线圈:
无线输电初级空心线圈¥3.80元,无线输电次级空心线圈¥3.80元。

无线输电一般可以应用在什么地方呢?现举例来说明:

1、电动牙刷无线充电器。大家刷牙一般都会用到水,洗衣服有干洗店,但刷牙还没有听过有干刷的,而水对电子产品来说是最大的敌人。因此,高档次的电动牙刷充电座和牙刷体都是做成密封的,只留牙刷头露在外面方便更换。怎样才能给密封在牙刷体内的电池充电呢?如果用金属导电触点,肯定既不美观、又不可靠、寿命又短,电极会被电解腐蚀甚至产生有毒物质!这时,无线输电就可以大显身手了,这样,在底座和牙刷都被密封的情况下,可以完美、可靠、稳定的完成充电过程!普通电动牙刷一般可以卖到十几元一支,而采用无线充电技术的电动牙刷往往售价在百元以上!

2、防水手机、对讲机等等使用充电池产品无线充电器。市面上的手机、对讲机一般都采用插接式触点充电,这既易出现损坏故障,又降低了使用寿命,还感觉不够高档,如果增加了无线充电功能,无疑是产品的一大新卖点。请注意:对于部分精密电子产品,请注意磁场的合理分布,请不要影响产品的正常功能,请大家学习更多技术资料后再动手!

3、无线射频IC卡、通行证、缴费卡。现在已经广泛应用的非接触式的IC卡算得上是无线输电技术的最完美的应用了,底座部分既向外部发送电磁场,供IC卡提供电源,又检测磁场变化信息来和IC卡进行通信!这实际上是一种双向无线输电的电子技术应用,真是卡小乾坤大呀!当然,我们学习电子技术的应用,得从本站最简单的无线输电控制模块学起!

4、本站LED旋转点阵的电源供电。本站本着一切都是为了好玩的基本原则,本站的LED旋转点阵套件就采用了无线输电技术,并且从实际上解决了转动中的电路板的供电问题,也使电动机转动的磨擦负荷得到了降低,并且没有电刷轨道的磨擦噪音,当然产品也就更上档次了。
平面旋转LED点阵套件¥49.99元,十字旋转LED点阵套件¥49.99元,本站相信,更多的电子爱好者朋友,可以举一反三,利用该原理设计制作出更大体积、更大功率的各种电子产品。请注意:套件我们是不配本模块的,套件采用分立元件不用电路板搭焊也可实现无线输电功能,但是本模块采用了贴片元件和较多的元件,体积更小,还有过流保护功能,所以本模块的单独出售,技术费暂算5元。

5、防尘、防水、无触点电梯楼层指示灯。如果在电梯上安装一个无线输电装置,在每个楼层都安装一个无线收电指示灯,这样,电梯走到哪一层,哪一层的灯就亮起来,这样做尽管不实用,但是有创意,值得表扬!最后要说的就是,本站对无线输电技术应用所知也甚少,本站提出无线输电这个概念是为了让广大电子爱好者能有更加大胆、更加广泛的应用和实践。本站说得好:想得好不如想得妙,想得妙不如做得到!本站希望大家既想得好又想得妙并且做得到,这样才具有实用性!

本模块由本站独立设计,自主知识产权,采用高精密0.8MM厚度双面电路板结合SMD贴片元件设计,确保体积小巧玲珑,随着三极管安装位置固定即可,可以匹配各种无线输电线圈或者电感,设计有恒流过压保护功能,电源电压和线圈的参数改变不会影响到输入电流增加,特别适合业余自制无线输电线圈!输入电压和输入电流说明如下:

供电电压:低于3V时可以不需要散热片,3-6V时需配本站的简易散热片,高于6V时请自行安装合适的散热片,最高供电低于15V。

供电电流:电源电压5V时工作电流500MA左右,电源电压上升到15伏时(请自行更换大散热片)工作电源仍然在500MA左右。(本电流通过一个取样电阻进行调整,如果用于其它无线输电场合时,可以更换本电阻来改变无线输电能力。)

最大体积:不计散热片供积小于20mm*20mm*20mm(部分元件可能会伸出本体积之外,但是可以变形压缩在本体积之内!)

关于输出电压、输出电流:输出电压和输出电流受制于输入功率(输入电压乘以输入电流)和电磁转换效率。本模块采用高频开关电流,类似于电源变压器的效率,理论上最高效率可以达到80%以上(设发送线圈和接收线圈完全共用电磁场),最低效率那自然就是0%(当发送线圈和接收线圈不能共用电磁场时转换效率为0%),转换效率的提高有待于大家改良发送线圈、接收线圈的参数和位置,这里不作探讨。

本无线输电控制模块非常适合匹配本站的无线输电的LED旋转点阵,采用4-6V供电,无需任何调试和修改!并且已经安装好红外发射管和1N4007降压二极管!如要用于其它用途,红处发射管和1N4007请不要理它!仅管如此,本无线输电控制模块仍是作为一个通用模块来设计的,因此,电路原理图、PCB元件安装图仅仅提供给本模块用户!立即购买本模块,立即获得电路原理图、PCB元件安装图!无线输电控制的模块应用测试请参见以下图片:

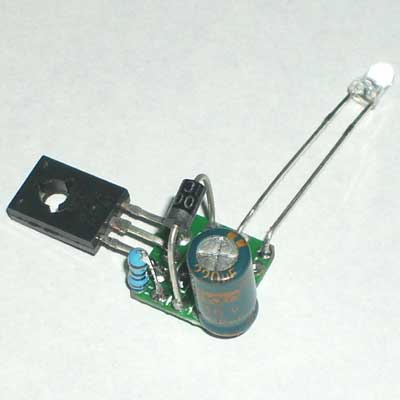

用户收到的货物会如左边本图所示,并会在三极管上配一个简易散热片(我们担心用户收到货后盲目通电烧坏三极管,所以免费加一个小散热片!如果用户将本模块应用到本站旋转LED套件,那么不需另配散热片!),其中长长伸出的是红外发射管,板上已经安装限流电阻,用户如果不将本模块用于本站旋转LED点阵套件,请自行拆除该红外发射管!用户批量购买可联系本站不要安装红外发射管,批量价格优惠!100支以上价格8元,量大更优!

这是反面图,聪明的用户可以对着图自行制作,但是,为了本站能赚到钱,我们还是建议大家购买几个玩玩,哪怕买一个也行!需要购买的用户,请放入购物车,输入地址、电话、姓名提交订单即可!

这是配本站的无线供电线圈进行测试,由于测试不需要大功率工作,因此不必安装散热片,以下图均不装散热片。

次级线圈采用四个发白光的草帽灯,先两个两个的串联后再反向并联接到线圈,这样,不论怎样,只要线圈有电压,总会至少有两个二极管发光!该发光二极管的点亮电压为2.8-3.2V,要想让发光二极管点亮,至少应有5V的感应电压才行!

请看,次级线圈只用一个100UH的电感也能感应出5V以上的电压!

请看,初级线圈、次级线圈都采用空心线圈,无需高频导磁磁芯也能感应出5V以上的电压!

请看,初级线圈、次级线圈都采用100UH的电感也能感应出5V以上的电压!

真是难以相信,初级线圈随便绕个10来圈都能工作!

两个空心线圈套到一起了,发光二极管发出强有力的白光!请注意千万将电压调高,否则发光二极管可能会被烧坏的!如果用户的发光二极管烧坏了,欢迎再来本站购买,虽然本站售价偏贵,但该怎么算还是怎么算!

两个电感也能感应出5V以上的电压来!

两个空心线圈也能感应出5V以上的电压来!

真奇怪!初级仅仅只有4圈!

初级还是只有4圈!不过,次级加了一个高频导磁磁芯!看样子,磁芯确实有聚集磁力线、提高导磁率的作用,书上说得对!

为什么有时候两个发光二极管亮,有时四个发光二极管亮?这跟线圈和负载有关,本模块电路最佳输出就是只有半周的信号强,这样用半波整流,既省元件又不占地方!
