家用立体声功放1个芯片套件
商城价格:¥62.00 元  免费注册有礼送
贵宾价格:¥52.70 元  加入贵宾更优惠
单件重量:1300 克(仅供参考,包装重量另计)
  货源充足 支持零售   加入收藏  我要评论
点这里将商品放入购物车

如果您喜欢该商品,您可以放入购物车!当您选好商品后,您可以留下您的地址和电话并提交订单,本站会按顺序处理!

请您放心,提交订单并不表示必需购买。 提交订单仅仅是信息交流的一种方法,仅仅只代表了您临时的潜在需求,您完全可以决定不购买,并且不需要任何理由。

注:本站图片仅供参考!因各种原因,图片与实物不一定相符,不便之处敬请谅解!我们会尽快改良!

003家用功放套件:该机采用分立元件和集成块相结合,本功放前级由运放JRC4558担任输入缓冲以及音调控制,本机瞬态特性、高频特性、主观听感以及音调效果极佳。

本功放套件适合家用,店铺功率放大场合都很适用。

该机功率放大级采用经典的互补对称电路展宽电路的通频带;功率输出级采用进口拆机件SLA4030大功率三极管模块,这有利于提高功放的性能指标。
技术指标:额定功率:20W×2;峰值功率80W×2;频率响应:20--20KHZ±3db;工作电压:AC220V 50HZ;立体分离度:>60DB
规  格:17.5CM×17.5CM×5.8CM   重  量:1.3KG左右

电路:分音调板和功放板电源两部分,它们通过一条8PIN的排线连接起来。本套件的元件也用两个袋子独立分开,安装的时候一定要分开安装,由于元件较多线路板元件排版比较密集,千万不可盲目操作,一定要对照元件清单将元件和印刷电路板标示进行核对清点。

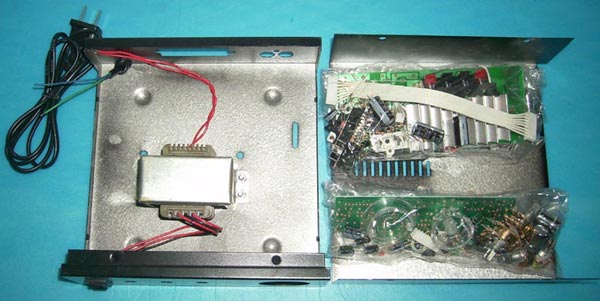

003家用功放套件说明:电路板两板:音调板和功放板,所有元件两袋包装,双16.5V的变压器一个,220V电源线一条,配好旋扭,螺丝,上壳,底壳,面板。原理图,元件清单,彩盒,制作说明可以由于篇幅较多,可以从网上下载。

电路工作原理:
双16.5V的交流电AC-IN插座输入,由整流模块PBS156G整流和四个1000U的电容滤波后给整机供电。
Q6、Q7和旁边的阻容元件组成音乐指示灯功能,左右声道的信号分别从R61和R62输入。当有音乐信号的时候,经C31送入Q7的基极进行放大,后经C32送给D3、D2倍压整流,后经R55加在Q6的基极,使其正偏压导通,接在Q6集电极上的LED1、LED2发光。当没有音乐信号的时候,Q6失去正偏压而截止,LED1、LED2熄灭。
功放前级由运放JRC4558担任,信号从功放部分电路板上的莲花插座输入,经8PIN的排线连接到音调板,经R44、R45进入转换开关K1(注:本板中没有使用收音功能,所以没有配其相关元件K1、R40、R41、RED、CN6、CN5。其中K1为音源转换开关,要注意在标注的那组接脚接上跳线,否则没有信号送往后级)经VR4声道平衡调节后分别从C21、C22送往音调电路。本板使用的是衰减式音调控制,VR1为高音调节电位器,VR2为低音调节电位器,音调衰减后的信号分别从IC JRC4558的2脚和6脚输入进行缓冲放大,分别从1脚和7脚输出。一路经R61、R62去控制音乐指示灯,一路经VOL电位器进行主音量调节,后又经8PIN的排线送往功放板进行功率放大。

功率放大级采用经典的互补对称电路展宽电路的通频带;功率输出级采用SLA4030模块BTL接法,通过各种措施来减少失真,展宽通频带,提高输出功率。

功放板光板图下:

装好的功放成品板如下图:

后面图:

里面图:



本功放套件适合家用,店铺功率放大场合都很适用。

工作电压: AC220V
锋值功率: 80W*2
前面板: 有左右声道、音量、高音、低音控制,电源开关,指示灯
后面板: 喇叭输出端子是线夹,信号输入端是莲花插座,电源线

003音调功放:原理图、元件清单及整个制作说明全程下载
